Informationen über die Baustelle am Regenüberlaufbecken

2022

KW 1/2

Fertigstellung Regenüberlaufbecken

Das neue Regenüberlaufbecken ist annähernd fertiggestellt und wurde noch vor Jahreswechsel abgenommen und ist seitdem vollständig in Betrieb. Die Anlage konnte mit dem vergrößerten Rückhaltevolumen sowie der neuen Regel- und Steuerungstechnik ihre Leistungsfähigkeit bereits unter Beweis stellen. Die Restarbeiten wie beispielsweise Baumpflanzungen erfolgen zeitnah.

Die Gemeinde bedankt sich bei Willaredt Ingenieure für die Planung und Bauleitung sowie der Firma Amos für die Durchführung der Arbeiten und die gute Zusammenarbeit. Ein weiterer Dank gilt dem Land Baden- Württemberg für die großzügige Förderung der Maßnahme in Höhe von 1,1 Mio EUR.

Foto: T. Kakalik

2021

KW 50

Die Bauarbeiten am Regenüberlaufbecken sind fast fertig. Die finale Abnahme ist noch vor Weihnachten geplant. Gerade wird die Umzäunung hergestellt. Im Frühjahr finden die Pflanzarbeiten statt.

Foto: T. Kakalik

KW 44

Modellierung und Fassung des Überlaufbauwerks und Kanalrohre, Foto: T. Kakalik
Modellierung und Fassung des Überlaufbauwerks und Kanalrohre, Foto: T. Kakalik
Naturnahe Gestaltung des Notüberlaufes, Foto: T. Kakalik

KW 40

Wie auf den neuesten Fotos der Baustelle zu erkennen ist, gibt es weitere Fortschritte bei den Arbeiten am RÜB.
Auf dem ersten Foto erkennt man das neue Becken kurz vorm Umschluss an das bestehende Kanalnetz. Auf dem zweiten Bild ist der bereits erfolgte Anschluss des Drosselbauwerks an das bestehende Kanalnetz zu sehen.

(Bitte klicken Sie auf das Bild, um die Ansicht zu vergrößern), Foto: T. Kakalik
(Bitte klicken Sie auf das Bild, um die Ansicht zu vergrößern), Foto: T. Kakalik

KW 36

Im Vordergrund sieht man die beginnende Modellierung des Rückhaltebeckens in Erdbauweise. Im Hintergrund ist das fertige Rundbecken zu erkennen. Foto: T. Kakalik

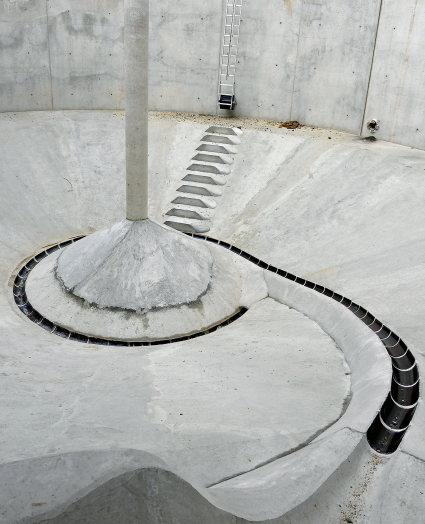

(Bitte klicken Sie auf das Bild, um die Ansicht zu vergrößern). Innenansicht des Rundbeckens mit modellierter Einlaufrinne und Wartungstreppen. Foto: T. Kakalik

KW 32

Fertig gestelltes Klärüberlaufgerinne / Foto: T. Kakalik
Drosselschacht des Rückhaltebeckens. Durch diese Anlage wird die Einleitung in den Siegelsbach zeitlich verzögert, wodurch der hydraulische Stress auf das Gewässer deutlich reduziert wird / Foto: T. Kakalik

KW 29

Foto: T. Kakalik
Foto: T. Kakalik
Foto: T. Kakalik

KW 23

Die Bauarbeiten am Regenüberlaufbecken schreiten weiter voran:

Foto: T. Kakalik
Foto: T. Kakalik

KW 21

Die Arbeiten an der Baustelle am neuen RÜB gehen zügig voran. Auf dem ersten Foto ist ein Überblick über die Baustelle zu sehen. Das beengte Baufeld wird optimal genutzt.

Das zweite Bild zeigt die Schalung des ersten Teilabschnitts der aufgehenden Rundwände des neuen RÜB innerhalb des ebenfalls runden Baugrubenverbaus. Die Herstellung wird in insgesamt 5 Teilabschnitten erfolgen.

Auf dem dritten Foto sieht man das Innenleben des Beckenüberlaufbauwerks mit den unterschiedlichen Überlaufschwellen. Zudem ist umlaufend die Anschlussbewehrung zur Herstellung der späteren Deckenplatte zu erkennen. Im rechten Bereich wird die untere Schwelle später mit einer Grobstoffrückhaltung ausgestattet. Die obere Schwelle dient später der Messung des Entlastungsverhaltens (Überlaufmenge und Dauer). Die linke Schwelle wird mit einer Federstauklappe zur Notentlastung versehen.

Foto: T. Kakalik
Foto: T: Kakalik
Foto: T. Kakalik

KW 19

Die Gemeinde Siegelsbach verfügt über ein zentrales Regenüberlaufbecken (RÜB), in welchem das Abwasser des gesamten Ortsnetzes zusammenfl ießt und anschließend gedrosselt in Richtung der Kläranlage Bad Rappenau weitergeführt wird. Bei Starkregen entlastet diese Anlage in den angrenzenden Siegelsbach. Nachdem die ursprüngliche wasserrechtliche Genehmigung ausgelaufen war, ergaben die Neuberechnungen im Rahmen des erforderlichen Genehmigungsverfahrens ein Volumendefi zit sowie bauzeitliche Mängel der Altanlage. Aus diesem Grund wurde die aktuell stattfi ndende Baumaßnahme erforderlich. Der Baufortschritt schreitet seit Anfang Januar stetig und zügig voran. Wie auf den nachfolgenden Aufnahmen zu erkennen ist, nehmen die neuen Bauwerke mittlerweile erkennbare Konturen an.

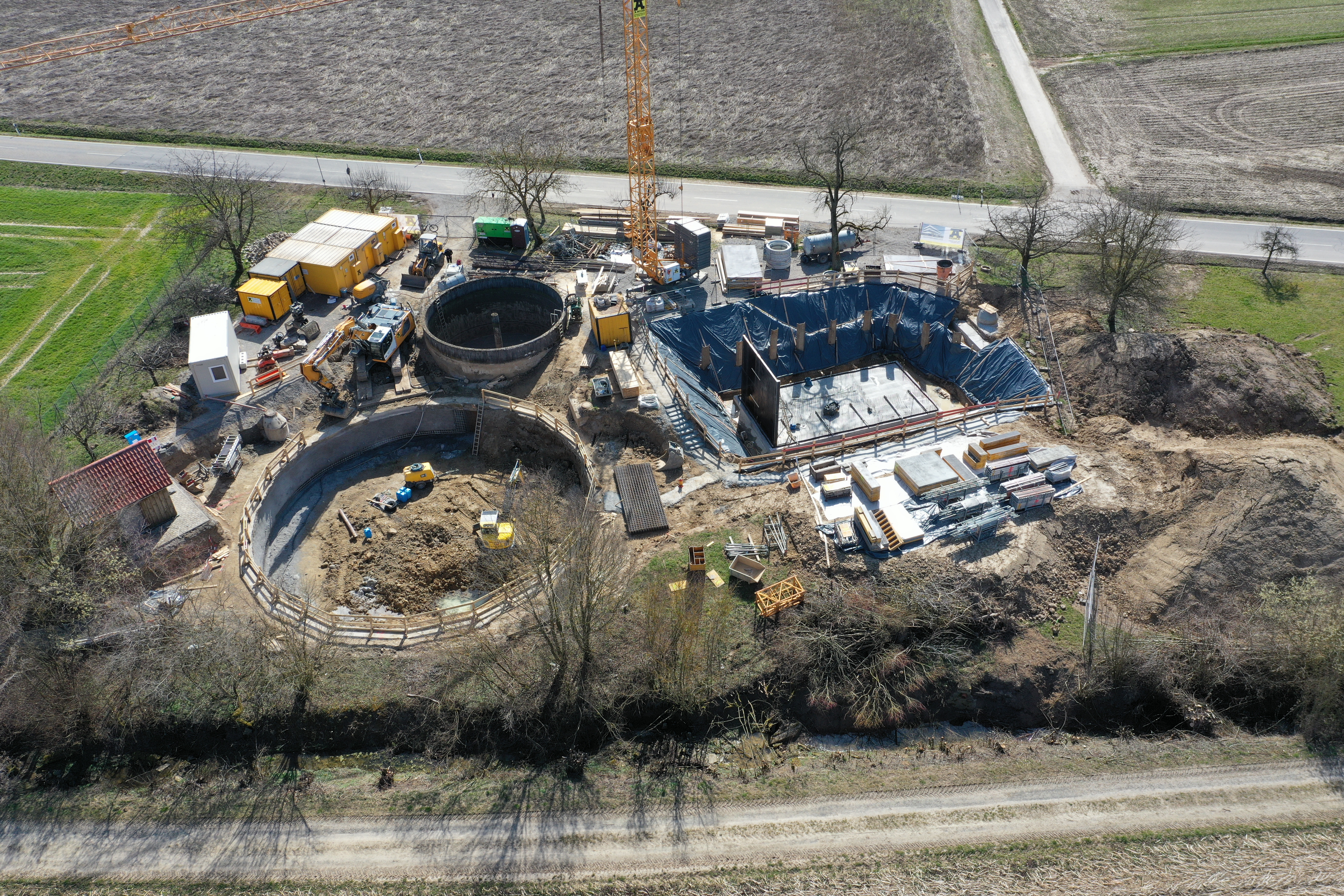

RÜB- Baustelle Ende März, Foto: T. Kakalik

Bild 1 (Ende März) zeigt eine Gesamtübersicht der Baustelle mit den Baugruben der beiden wesentlichen neuen Bauwerke „Beckenüberlauf“ (rechts) und „RÜB I.1“ (links unten). Zudem ist das zu erhaltende Rundbecken „RÜB I.2“ (links oben) zu erkennen.

RÜB-Baustelle Ende April, Foto: T. Kakalik

Auf Bild 2 (Ende April) ist das nahezu fertiggestellte Beckenüberlaufbauwerk dargestellt.

RÜB-Baustelle Ende Mai, Foto: T. Kakalik

Bild 3 (Mitte Mai) zeigt den abgeschlossenen Spezialtiefbau der trichterförmigen Bodenplatte des neuen Rundbeckens in Regenzyklonbauweise.
